Построение систем оптоволоконной связи не обходится без приемников и передатчиков сигнала. Компактные SFP модули разработаны производителями для упрощения комплектации коммутаторов с различными стандартами передачи данных. В коммутаторах от различных производителей используются трансиверы с едиными разъемами подключения – это SFP и SFP+. Последний разработан позже и обеспечивает более высокую пропускную способность трансиверов.
Критерии выбора
Любой передатчик подбирается исходя из параметров существующей или создаваемой сети, при этом учитываются следующие характеристики:
- Тип разъема для установки в коммутатор (SFP или SFP+);
- Вид и характеристики используемого кабеля;
- Поддерживаемый Ethernet стандарт;
- Максимальная длина передачи сигнала.
Важно! В разъем SFP+, от большинства производителей, можно установить модули обоих стандартов, которые будут работать в соответствии со своими характеристиками. Совместимость разъема SFP с модулями SFP+ технически невозможна.
Трансиверы выпускаются для подключения оптических кабелей различных стандартов (одномодовых и многомодовых) и для построения сегментов через витую пару с разъемом RJ-45. Различные длины волны оптического сигнала и технологии уплотнения влияют на максимальную длину сегмента и скорость передачи данных (для SFP – до 120 км, для SFP+ – до 80 км).

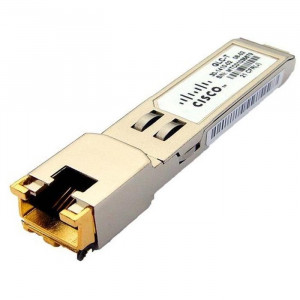

Приобретая SFP модуль Cisco, или другого производителя, обратите внимание на маркировку. Литера «d» сообщает о поддержке функций контроля над качеством связи.
Для чего используются SFP трансиверы?
Любой SFP модуль предназначен для соединения с различными видами сетевого оборудования, это могут быть рабочие станции, сервера и др. Основные причины и цели применения SFP трансиверов:
- Подключение удаленного сегмента сети по оптическому кабелю;
- Подключение к оптоволоконному интернету без использования PON модема;
- Расширение и модернизация сети без приобретения нового коммутатора (при наличии свободных портов в применяемом оборудовании).
В заключении необходимо отметить, что технические характеристики необходимо узнать перед покупкой. Модули преимущественно приобретаются попарно, так как работа устройств от различных производителей (даже с одинаковыми параметрами) не гарантируется.
Читайте также
Выбор коммутатора
Коммутаторы используются для построения практически каждой сети из нескольких компьютеров. Для дома в основном применяются неуправляемые коммутаторы, которые просто разделяют трафик от провайдера на несколько конечных абонентских устройств.

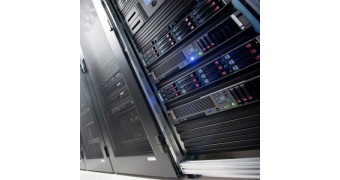

Сетевые решения для центров обработки данных
Построение сетевой инфраструктуры при создании ЦОД начинается с проектировки, но высокая отказоустойчивость, легкая модернизация и управление достигается за счет использования надежного оборудования.

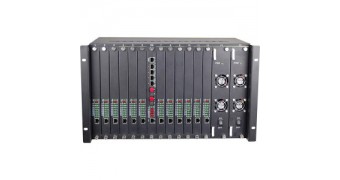

Подключение мультиплексора
